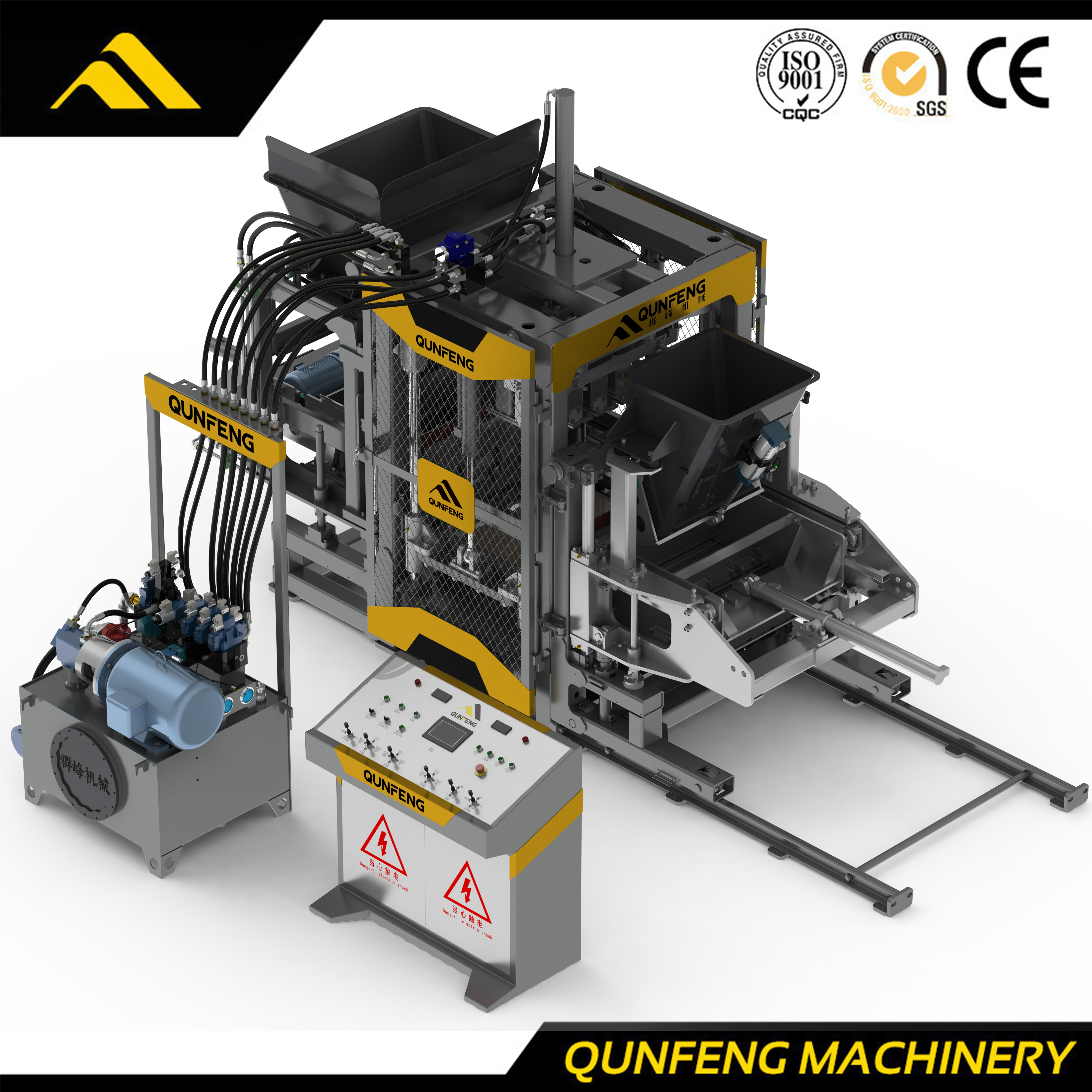

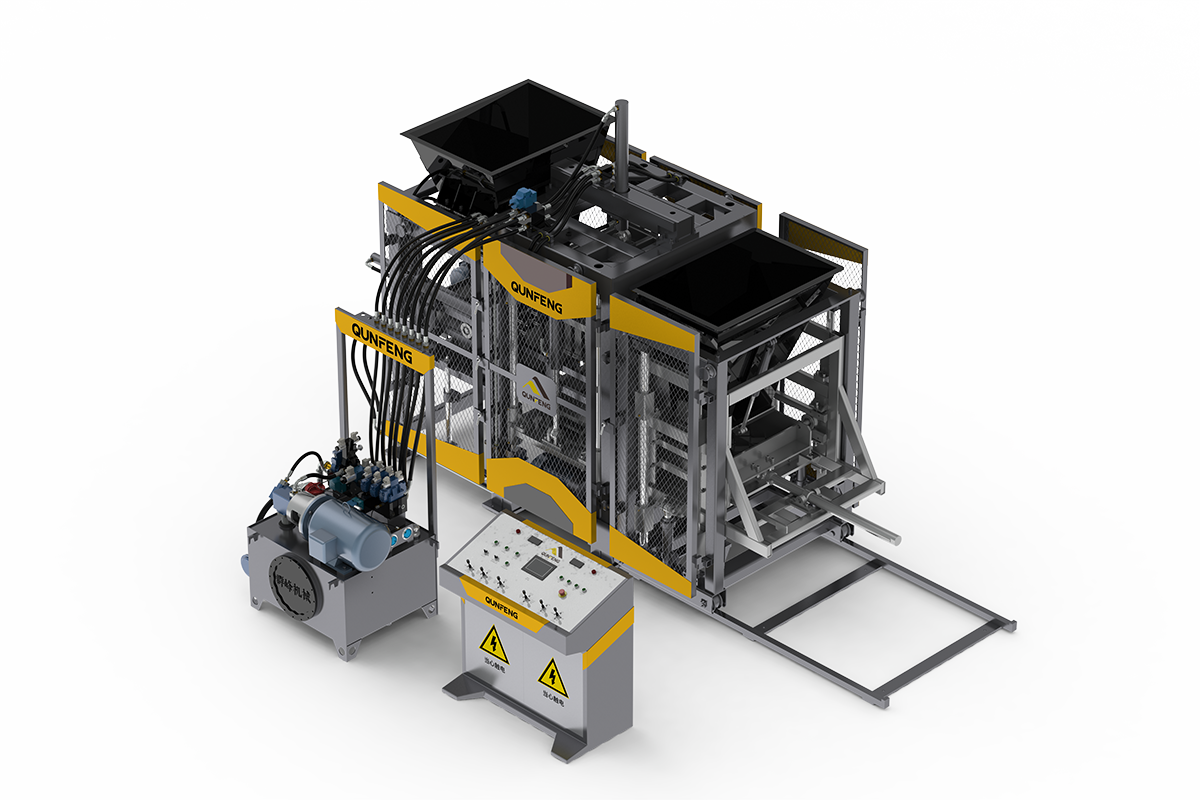

ال QS700 هي ذات كفاءة عالية آلة البلوك الأوتوماتيكية مصممة للإنتاج على نطاق متوسط. من خلال استخدام نظام التشكيل الهيدروليكي المدمج والتحكم الذكي PLC، فإنه يقدم أداء مستقر ومخرجات عالية الكثافة، مما يوفر توازنًا ممتازًا بين الاستثمار والإنتاجية.
صب عالي الكثافة:يضمن نظام الاهتزاز الرأسي المتكامل تماسكًا موحدًا وقوة فائقة لكل من الرصف والكتل المجوفة.
الكفاءة التشغيلية:تم تصميمه للاستهلاك المنخفض للطاقة وسهولة الصيانة، مما يعمل على زيادة الإنتاج اليومي إلى الحد الأقصى مع تقليل تكاليف التشغيل على المدى الطويل.
تطبيق متعدد الاستخدامات:الأمثل لاستخدام مخلفات البناء، والخبث، والرماد المتطاير. إنها تستوعب بسهولة احتياجات السوق المتنوعة بما في ذلك أحجار الرصيف، والكتل المتشابكة، وأرضيات المناظر الطبيعية عن طريق تغيير القوالب ببساطة.
مثالية للشركات المتنامية في مجال تصنيع الكتل التي تسعى إلى المتانة والمرونة والعائد السريع على الاستثمار.
| الكمية: | |
|---|---|
QS700
Qunfeng
وصف المنتج
التقنية: ارتفاع الكتلة المناسب 50-200 مم
تم تصميمها من أجل القدرة على التكيف على نطاق واسع. تدعم الماكينة نطاق ارتفاع القالب من 50 مم إلى 200 مم ، مما يجعلها مثالية لإنتاج كل شيء بدءًا من الرصف القياسي وحتى الكتل المجوفة الحاملة.
التقنية: تكلفة تشغيل منخفضة + جودة منتج عالية
يوفر كتلًا متميزة عالية الكثافة مع الحفاظ على انخفاض النفقات التشغيلية. يضمن هذا التوازن عائدًا سريعًا على الاستثمار ، مما يجعل الإنتاج عالي الجودة متاحًا بأقل تكاليف تشغيل يومية.
التكنولوجيا: بصمة صغيرة + عملية مرنة
نموذج مدمج لا يضحي بأي شيء في الوظيفة. إنه يتميز بوظائف كاملة ضمن مساحة صغيرة، مما يوفر التشغيل المرن والتركيب السهل في المصانع ذات المساحة المحدودة.
التقنية: نظام PLC + ذاكرة البيانات
يعتمد المتقدم نظام التحكم Siemens PLC لضمان الاستقرار والموثوقية العالية. تتيح وظيفة ذاكرة البيانات الخاصة بها إجراء تعديلات سهلة على المعلمات، مما يقلل بشكل كبير من منحنى التعلم للمشغلين.
التقنية: تقنية الصمامات النسبية
مجهزة بصمامات تناسبية عالية الديناميكية تنظم تدفق الزيت وضغطه تلقائيًا. وهذا يحمي الأسطوانات الهيدروليكية مع ضمان سرعة التشكيل السريعة وأبعاد المنتج المتسقة.
التقنية: التغذية الإجبارية لكسر القوس
يستخدم نظام تغذية إلزامي مع مشعل دوار 360 درجة . تقوم هذه الآلية بتكسير أقواس المواد بسرعة، مما يضمن تعبئة سريعة وموحدة للقالب للحصول على كثافة كتلة فائقة.
المكونات الرئيسية لآلة البلوك المؤازرة | |
نظام الاهتزاز |  نظام تغذية المواد |
خزانة كهربائية |
النظام الهيدروليكي |
مقارنة المعلمات الأساسية والمزايا التنافسية مع معايير الصناعة.
| البيانات الفنية | مواصفات QS700 | الميزة التنافسية (مقابل معايير الصناعة) |
|---|---|---|
| ضغط التقييم | 21 ميجا باسكال | قولبة عالية الضغط: تضمن كثافة فائقة وقوة تحمل للحمل، وتلبية المعايير البلدية الصارمة لآلات الرصف الثقيلة. |
| تردد الاهتزاز | 0-75 هرتز | التحكم في التردد المتغير: نطاق تردد أوسع من المحركات القياسية 50 هرتز، مما يسمح بالضغط الأمثل بناءً على نوع المادة وتقليل وقت الدورة. |
| ارتفاع الكتلة المناسب | 50-250 ملم | تعدد الاستخدامات: تم تحسينه بشكل مثالي لمجموعة واسعة من المنتجات: بدءًا من الرصف الرقيق (50-80 مم) وحتى الكتل المجوفة القياسية (190 مم) والطوب المتشابك. |
| إجمالي الطاقة | 40.5 كيلو واط | التوزيع الذكي للطاقة: يزيد من كفاءة الطاقة الناتجة مع الحفاظ على أداء عزم الدوران العالي، مما يقلل بشكل كبير من تكلفة الكهرباء لكل قالب. |
| دورة صب | 12-18 ثانية | إنتاجية فائقة: أوقات دورات أسرع بنسبة 15-20% من أنظمة نقل الحركة الميكانيكية التقليدية، مما يجعلها الخيار الأمثل للإنتاج الفعال متوسط الحجم. |
| حجم البليت | 880 × 680 ملم | كفاءة التكلفة المحسنة: تم تصميم حجم منصة التحميل لتحقيق التوازن بين الإنتاج العالي وانخفاض تكاليف المعدات المساعدة (الأرفف/المنصات النقالة)، مما يوفر أفضل عائد على الاستثمار لهذه الفئة من الماكينات. |
| أسطورة | حجم المنتج (مم) | أجهزة الكمبيوتر / البليت | جهاز كمبيوتر شخصى / ساعة | ||
 | 240*115*53 | 30 | 7700-9000 | ||
 | 200*100*60 | 21 | 3400-3800 | ||
 | 225*112.5*60 | 15 | 2400-2700 | ||
 | 390*140*190 | 6 | 1200-1400 | ||
| 400*200*200 | 6 | 1200-1400 | ||
ملحوظة: سيتم تغيير وقت دورة التشكيل والقدرة بالساعة وفقًا لنسبة وجودة المواد الخام.
خط الإنتاج
طلب
سلسلة مواد بناء الجدار
 |  |  |  |
| زهرة سرير من الطوب | سبليت الطوب | سبليت الطوب | سبليت الطوب |
 |  |  | |
| طوب الحائط | الطوب الصلب | بلاط الحائط |
سلسلة حجر الرصف
 |  |  |  |
الطوب النفاذي | الطوب النفاذي | الطوب العتيق | الطوب العتيق |
 |  |  |  |
الطوب العتيق | الطوب العتيق | رصيف السلسلة | رصيف السلسلة |
 |  |  |  |
طوب الرصيف | الطوب العتيق | الطوب العتيق | طوب الرصيف |
 |  |  |  |
طوب الرصيف | طوب الرصيف | طوب الرصيف | سبليت الطوب، لبنة الرصيف |
 |  |  |  |
الطوب العشب | الطوب العشب | حجارة الرصف | حجارة الرصف |
 |  |  |  |
حجارة الرصف | حجارة الرصف | حجارة الرصف | حجارة الرصف |
 |  |  |  |
حجارة الرصف | حجارة الرصف | حجارة الرصف | حجارة الرصف |
سلسلة حجر الطريق الوتد
 |  |  |  |
حجر الطريق الوتد | حجر الطريق الوتد | حجر الطريق الوتد | حجر الطريق الوتد |
 |  |  | |
حجر الطريق الوتد | حجر الطريق الوتد | حجر الطريق الوتد |
سلسلة الطوب المحمية من المنحدرات
 |  |  |  |
منحدر حماية الطوب | منحدر حماية الطوب | منحدر حماية الطوب | منحدر حماية الطوب |
 |  |  |  |
منحدر حماية الطوب | منحدر حماية الطوب | منحدر حماية الطوب | منحدر حماية الطوب |
 |  | ||
منحدر حماية الطوب | منحدر حماية الطوب |
حالة العملاء
 |  |
| فيلبيني | فيلبيني |
